鋼結構高強螺栓施工技術解析：HS與TS螺栓的性能差異與應用要點

摘要：在現代鋼結構工程中，HS（大六角高強）螺栓與TS（扭剪型高強）螺栓作為關鍵連接構件，其性能特點與施工工藝直接影響結構安全。本文將系統解析兩類螺栓的技術特性，并重點闡述其在施工中的關鍵控制要點。

一、結構特性對比分析

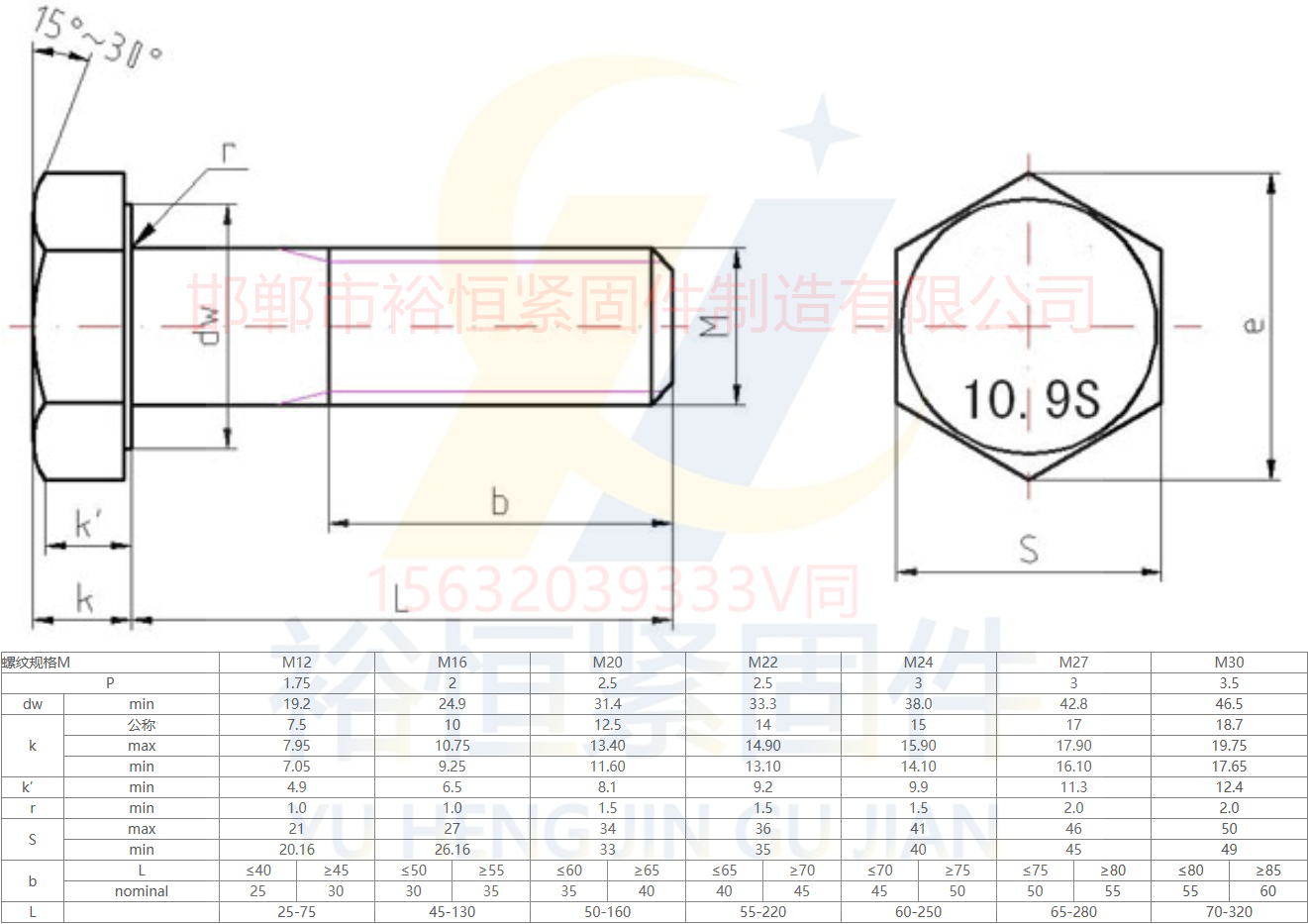

1. HS螺栓系統

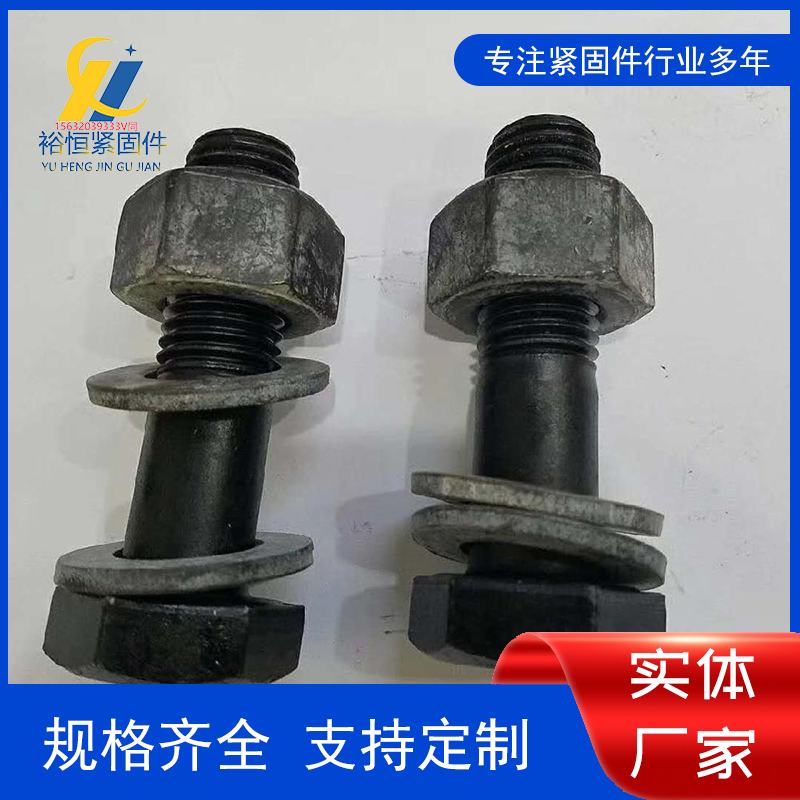

- 組件構成：螺栓（大六角頭）+螺母+雙墊圈組合

- 力學特性：采用10.9級或8.8級高強鋼材（45#鋼/高錳鋼），經調質熱處理后屈服強度達940MPa

- 作用機理：通過施加預緊力（≥設計拉力值的75%）建立結構面間靜摩擦力，實現抗剪連接

2. TS螺栓系統

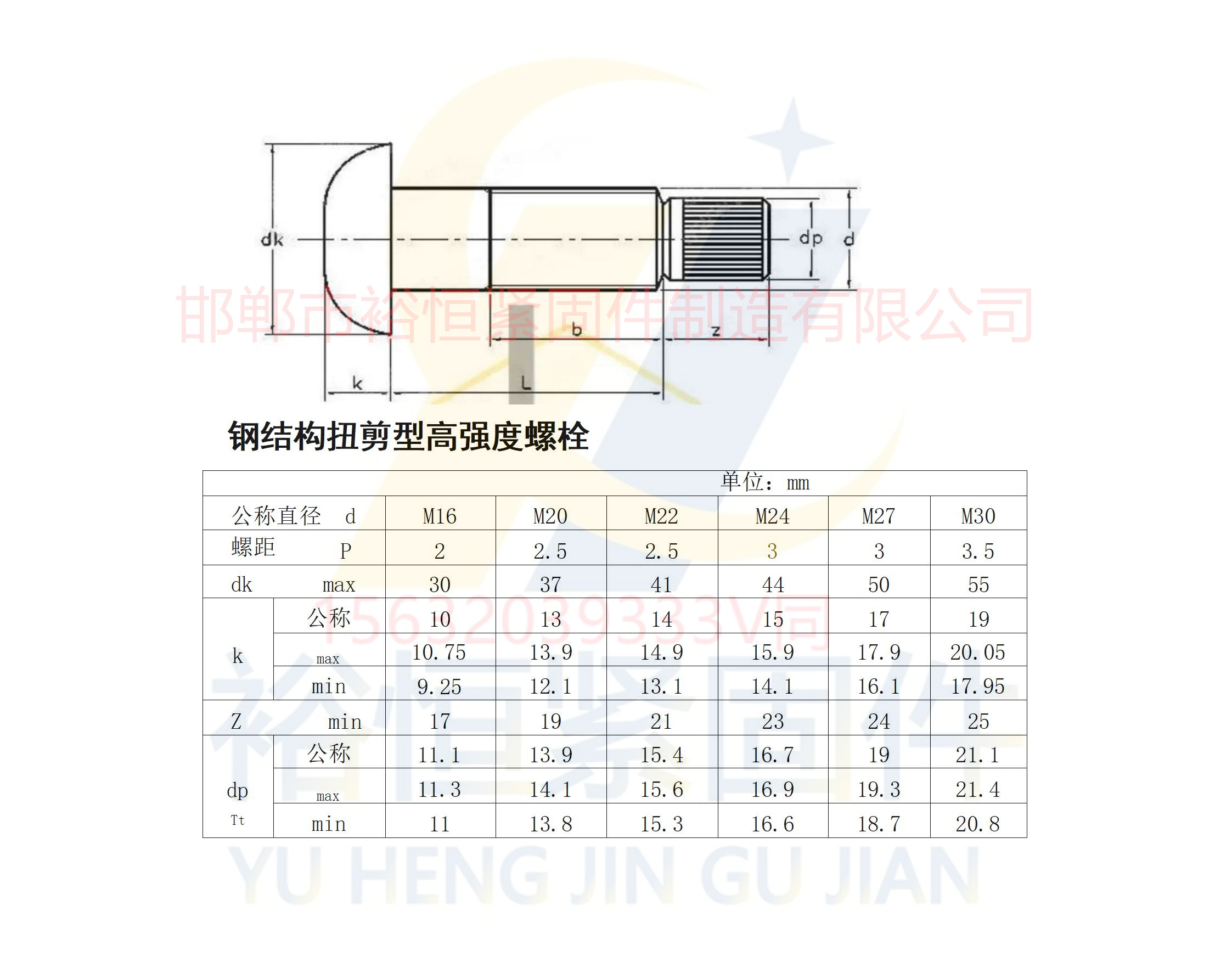

- 組件構成：T型頭螺栓+螺母+單墊圈

- 結構創新：獨特環形凹槽設計實現扭矩自控，終緊時通過斷裂扭矩環完成施工驗證

- 工藝優勢：降低扭矩偏差率至±5%以內，較傳統方法提升施工精度30%

二、施工工藝控制要點

1. 標準化施工流程

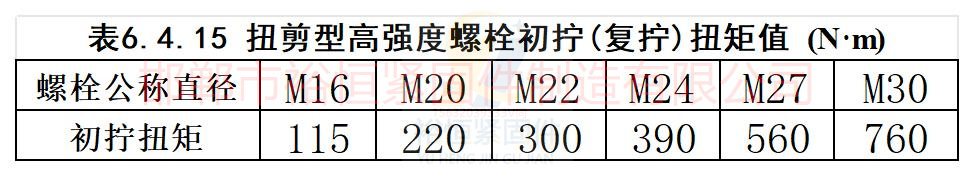

初緊階段：采用沖擊型電動扳手（扭矩系數0.11-0.15）完成50%預緊力施加

終緊控制：

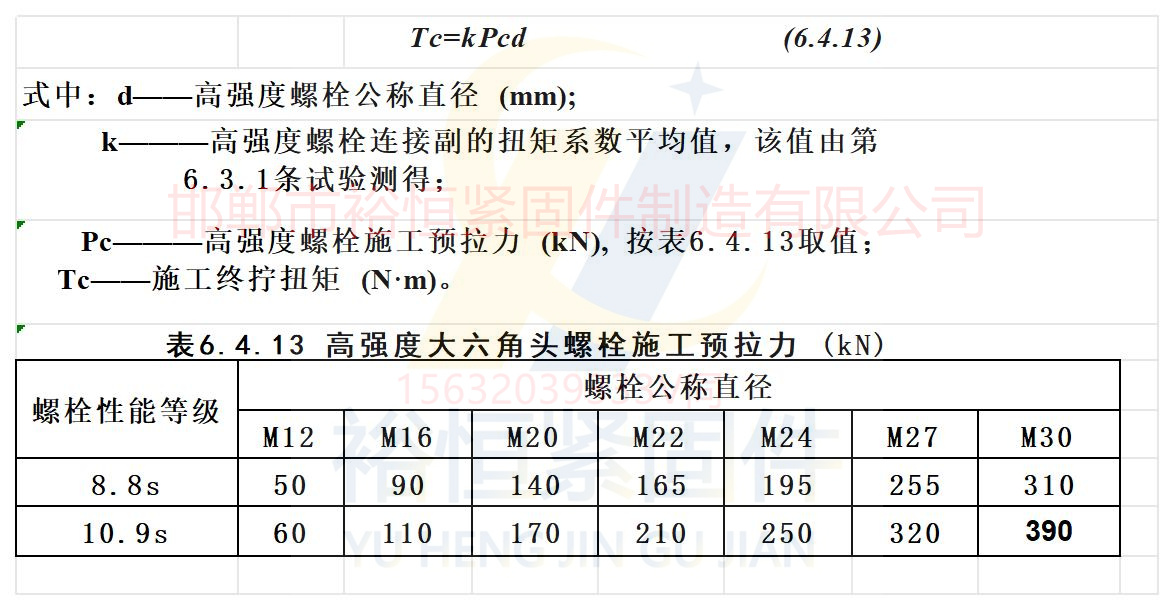

- HS螺栓：扭矩法施工，使用經標定扭矩扳手（精度±3%）

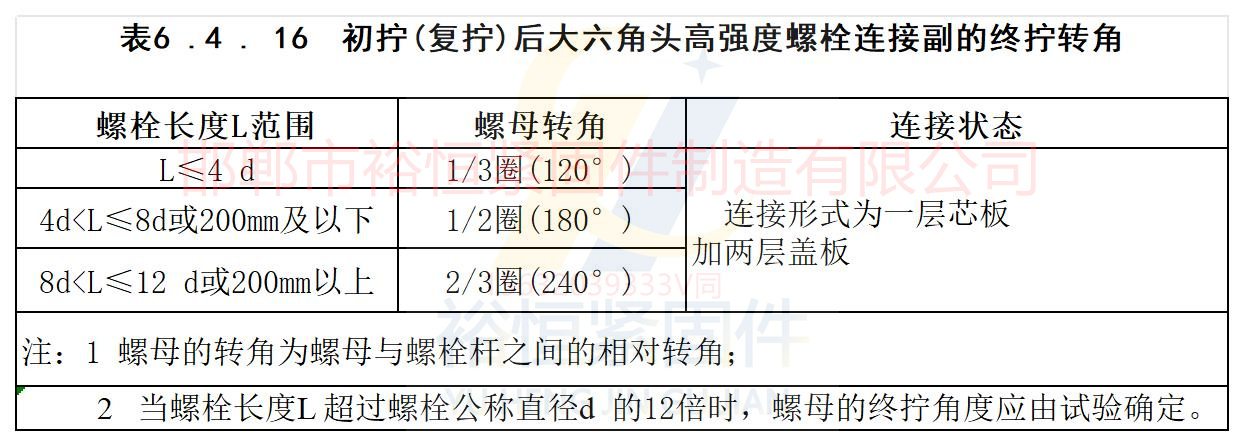

- TS螺栓：轉角法施工，專用扭剪扳手實現扭矩-轉角雙重控制

2. 關鍵工藝參數

表1 典型施工參數對比

| 參數項       | HS10.9螺栓 | TS10.9螺栓 |

|--------------|------------|------------|

| 預緊力(kN)   | 170-220    | 160-210    |

| 終緊扭矩(N·m)| 980-1200   | 斷頸控制    |

| 摩擦系數μ    | ≥0.45      | ≥0.40      |

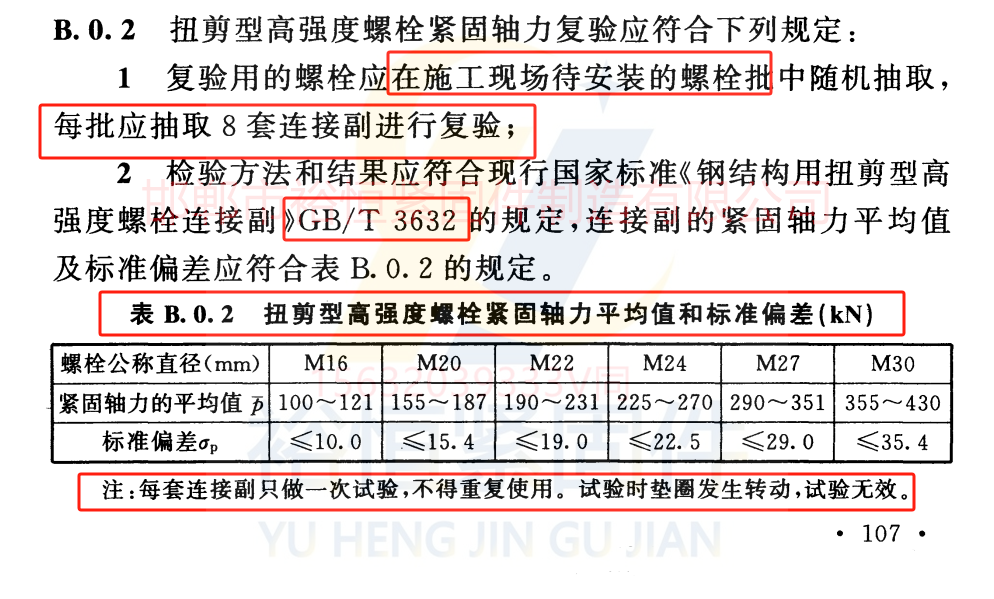

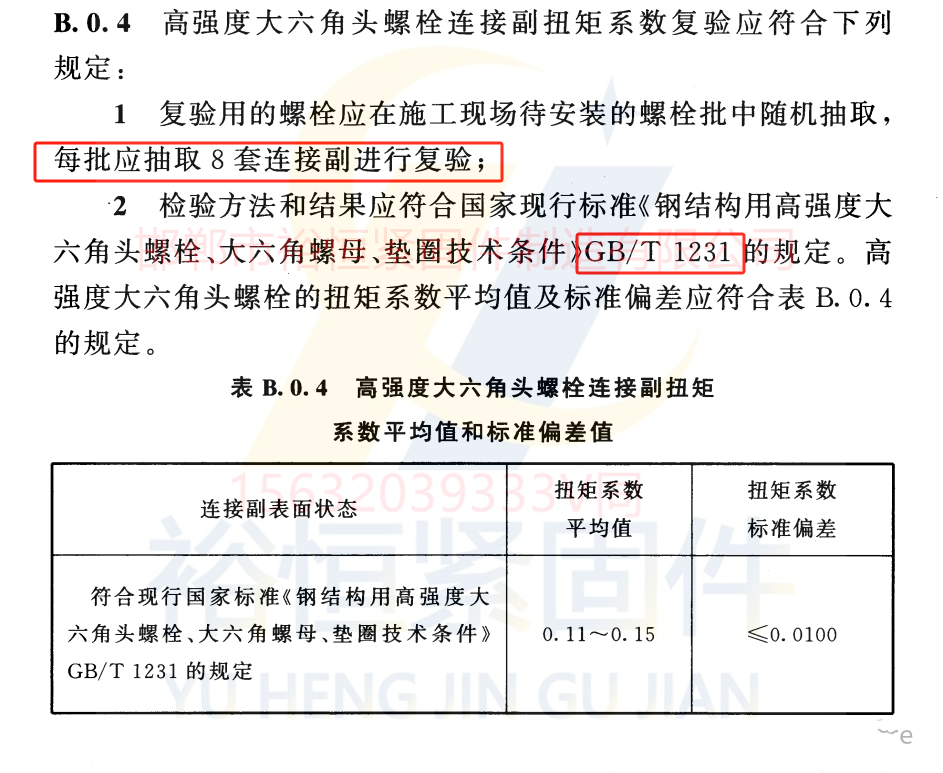

3. 質量驗收標準

- 扭矩抽檢率：節點螺栓數的5%且≥10套

- 接觸面間隙：≤0.3mm（用0.3mm塞尺檢測）

- 延遲斷裂監測：終緊后24h復測扭矩衰減≤5%

三、工程應用選擇原則

1. 荷載特征適應性

- 動載結構（橋梁/吊車梁）：優先選用HS螺栓（疲勞強度提升25%）

- 抗震結構：TS螺栓更優（耗能能力提升15%）

2. 施工條件匹配性

- 高空作業：推薦TS螺栓（施工效率提高40%）

- 大直徑連接（≥M30）：宜用HS螺栓（預緊力控制更穩定）

四、技術發展前瞻

新型智能螺栓系統已實現預緊力實時監測，通過內置傳感器可無線傳輸螺栓應力狀態。BIM技術集成應用使螺栓施工誤差率降至1‰以下，推動鋼結構連接進入數字化控制新階段。

結論：在港珠澳大橋等重大工程實踐中，HS與TS螺栓的精準應用已形成完善的施工技術體系。工程人員應依據結構特性、荷載條件和施工環境，結合實時監測技術，科學選擇并規范實施高強螺栓連接工藝，確保鋼結構工程的安全性與耐久性。

[1] GB 50205-2020 鋼結構工程施工質量驗收標準

[2] JGJ 82-2011 鋼結構高強度螺栓連接技術規程

[3] 美國AISC 360-16鋼結構規范（螺栓連接章節）
